De Sirio SD 27 Dipole is een hoogwaardige dipole antenne voor gebruikers die maximale prestaties verwachten van hun basisstation. Deze professionele Sirio antenne is ontworpen voor betrouwbare communicatie binnen het frequentiebereik van 26,5 tot 30 MHz en is daarmee uitstekend geschikt als 27MC antenne én voor gebruik op de 10 meter amateurband.

Dankzij de robuuste constructie, hoge vermogenscapaciteit en uitstekende afstembaarheid biedt deze basisantenne stabiele prestaties onder uiteenlopende omstandigheden. Of je nu actief bent als zendamateur, DX-verbindingen maakt of een krachtig 27MC basisstation wilt opbouwen, de Sirio SD 27 Dipole levert de betrouwbaarheid en kwaliteit waar Sirio wereldwijd om bekendstaat.

Professionele basisantenne voor optimaal bereik

De Sirio SD 27 Dipole is opgebouwd als een 1/2 λ dipoolantenne en biedt een omnidirectioneel stralingspatroon. Hierdoor profiteer je van een gelijkmatige dekking rondom de antenne, ideaal voor lokale en langere verbindingen.

Met een versterking van 2,15 dBi en een brede bandbreedte van meer dan 3,5 MHz bij een SWR van maximaal 2, is deze antenne eenvoudig af te stemmen binnen het volledige frequentiebereik van 26,5 tot 30 MHz.

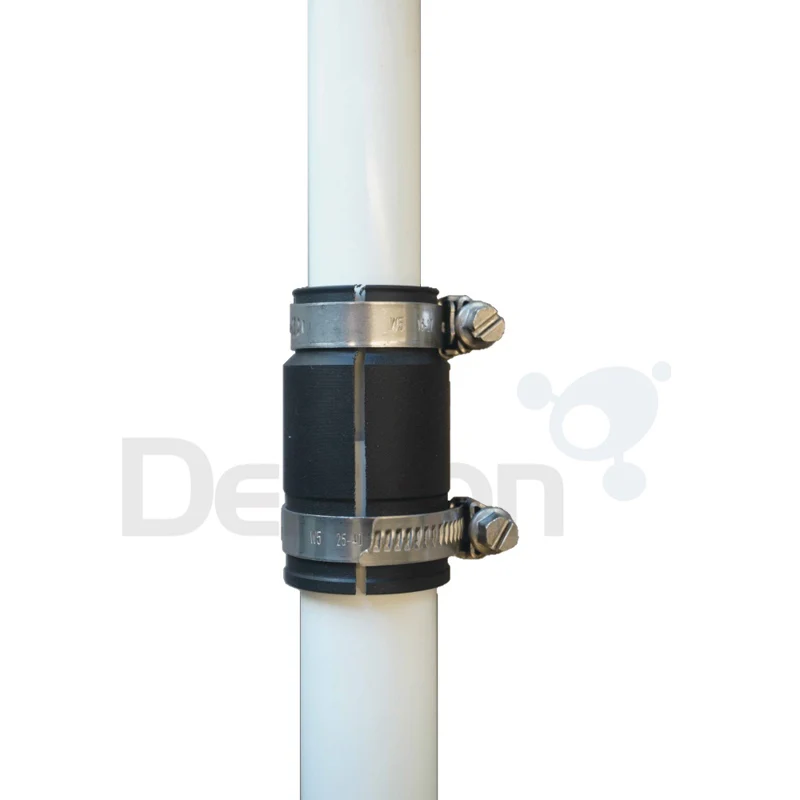

De waterdichte koppelmof beschermt de verbindingen tegen vocht en weersinvloeden, waardoor de antenne geschikt is voor langdurige buiteninstallaties.

Ontwikkeld voor hoge vermogens

Deze Sirio antenne is ontworpen voor gebruikers die werken met hogere zendvermogens. De SD 27 Dipole verwerkt moeiteloos maximaal 1000 Watt continu (CW) en zelfs tot 3000 Watt gedurende korte periodes.

Dankzij het gebruik van hoogwaardige materialen zoals aluminiumlegering 6063 T-832, verzinkt staal en Zamak biedt deze basisantenne een uitstekende combinatie van stevigheid, duurzaamheid en prestaties.

Met een totale lengte van ruim 5,5 meter levert de antenne optimale efficiëntie binnen het 27 MHz frequentiegebied.

Waarom kiezen voor de Sirio SD 27 Dipole?

Professionele dipole antenne voor basisstations
Geschikt als 27MC antenne en voor de 10 meter amateurband
Afstembaar van 26,5 tot 30 MHz
Waterdichte koppelmof voor langdurig buitengebruik
Hoog vermogen tot 1000 Watt continu en 3000 Watt piek
Robuuste constructie van hoogwaardige materialen
Omnidirectioneel stralingspatroon voor optimale dekking

De Sirio SD 27 Dipole is de ideale keuze voor iedereen die op zoek is naar een betrouwbare basisantenne met uitstekende prestaties op de 27MC-band en de 10 meter amateurband. Dankzij de combinatie van kwaliteit, vermogen en duurzaamheid ben je verzekerd van jarenlang storingsvrij gebruik.

Verkrijgbare onderdelen

Sirio SA088/Q montage set voor SD/SY serie antennes
Sirio SA089/Q montage hulzen voor de SD/SY serie antennes

Bestel vandaag nog jouw Sirio SD 27 Dipole bij Deltron.nl en haal professionele communicatieprestaties naar jouw basisstation.

Installatie van de Sirio SD Dipole

De Sirio SD Dipole, zoals de populaire SD-27 en SD-FM modellen, kan op verschillende manieren worden gemonteerd. De prestaties van de antenne zijn afhankelijk van de gekozen opstelling en polarisatie.

Verticale montage: Bij een verticale installatie wijzen de twee antenne-elementen recht omhoog en omlaag. In deze configuratie werkt de antenne omnidirectioneel, wat betekent dat signalen gelijkmatig in alle richtingen worden uitgezonden en ontvangen. Deze opstelling is ideaal voor algemeen lokaal en mobiel verkeer waarbij communicatie rondom de antenne gewenst is.
Horizontale montage: Bij een horizontale installatie staan de antenne-elementen haaks op de mast en wijzen zij naar links en rechts. In deze configuratie wordt de antenne richtingsgevoeliger, waardoor signalen vanuit bepaalde richtingen beter kunnen worden ontvangen en uitgezonden. Dit kan voordelen bieden voor specifieke verbindingen of vaste communicatieverbindingen.

Belangrijke aandachtspunten bij de installatie

Mastmontage: De antenne wordt geleverd met een stevige montagebeugel die geschikt is voor masten met een diameter van ongeveer 35 tot 52 mm.
Gamma Match afstelling: De Gamma Match (de afstemeenheid van de antenne) moet correct worden gemonteerd voor optimale prestaties. Bij verticale montage bevindt de Gamma Match zich aan de bovenzijde van de dipool. Bij horizontale montage dient deze naar boven of horizontaal gericht te zijn, afhankelijk van de aanwijzingen in de handleiding.
Afstellen van de antenne: Voor optimale prestaties moet de antenne worden afgestemd op de gewenste frequentieband, zoals de 11-meter CB-band, 10-meter amateurband of andere toepasselijke frequenties. Dit gebeurt door de lengte van de stralers volgens de meegeleverde afstelinstructies aan te passen.
Coaxkabel aansluiten: Laat de coaxkabel (bijvoorbeeld RG-58 of RG-213 met PL-259 connector) vanaf het voedingspunt zo recht mogelijk naar beneden lopen. Zorg daarnaast voor een goede waterdichte afdichting van de connectoren om vochtproblemen en prestatieverlies te voorkomen.

Een correcte installatie en SWR-afstelling zorgen ervoor dat de Sirio SD Dipole optimaal presteert en jarenlang betrouwbare communicatie mogelijk maakt

Montage instructies van de antenne elementen

Deze instructies vindt je ook in het Engels op de laatste twee productfoto's. Ook kun je de handleiding downloaden op deze pagina, je vindt deze onder het tabblad 'handleiding' onder de productfoto's.

1.0 Schuif de telescopische elementen uit door de buis Ø12 uit te trekken en monteer de verbindingshuls. Bevestig het eerste element met de meegeleverde kruiskopschroef. Monteer vervolgens de tweede verbindingshuls, schuif de bovenste buis Ø8 inclusief de PVC einddop in elkaar en bevestig het uiteinde met de meegeleverde kruiskopschroef.
1.1 Plaatsing van de elementen op de boom - Zie de afbeelding in de instructies.
1.2 Montage van de elementen op de boom. Schuif het afstemelement van de Gamma Match over één van de elementen van de dipoolstraler. Plaats vervolgens de elementen in de metalen houder en zet deze vast met de meegeleverde schroeven en inbussleutel.
2.0 Montage van de Gamma Match. Trek de laatste buis van de Gamma Match uit tot een lengte van L1 = 485 mm. Bevestig het afgeplatte uiteinde Ø12 aan de connector met behulp van de meegeleverde moer en sluitring, maar draai deze nog niet volledig vast. Schuif het afstemelement richting de boom en trek het uiteinde Ø8 van de Gamma Match uit tot een lengte van L = 890 mm. Zet vervolgens het afstemelement vast met de meegeleverde schroef en inbussleutel. Controleer nogmaals of de afmetingen L en L1 correct zijn. Draai daarna de moer op het afgeplatte deel van de Gamma Match definitief vast en plaats de PVC beschermkap.

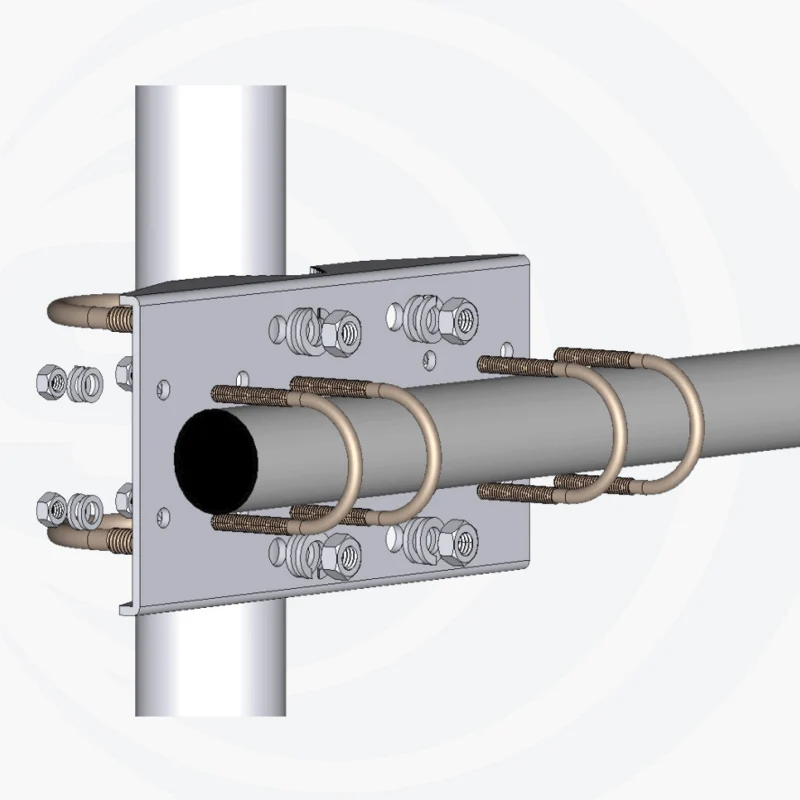

3.0 Montage van de beugel op de antenne boom. Zie de afbeelding in de instructies.

Let op

Draai de moeren waarmee je hem vastgezet niet te strak aan. Een te hoog aanhaalmoment kan schade veroorzaken aan de antenne

3.1 Montage op de draagbuis. Zie de afbeelding in de instructies.
4.0 Aansluiten van de coaxkabel Zie de afbeelding. Zie de afbeelding in de instructies.
